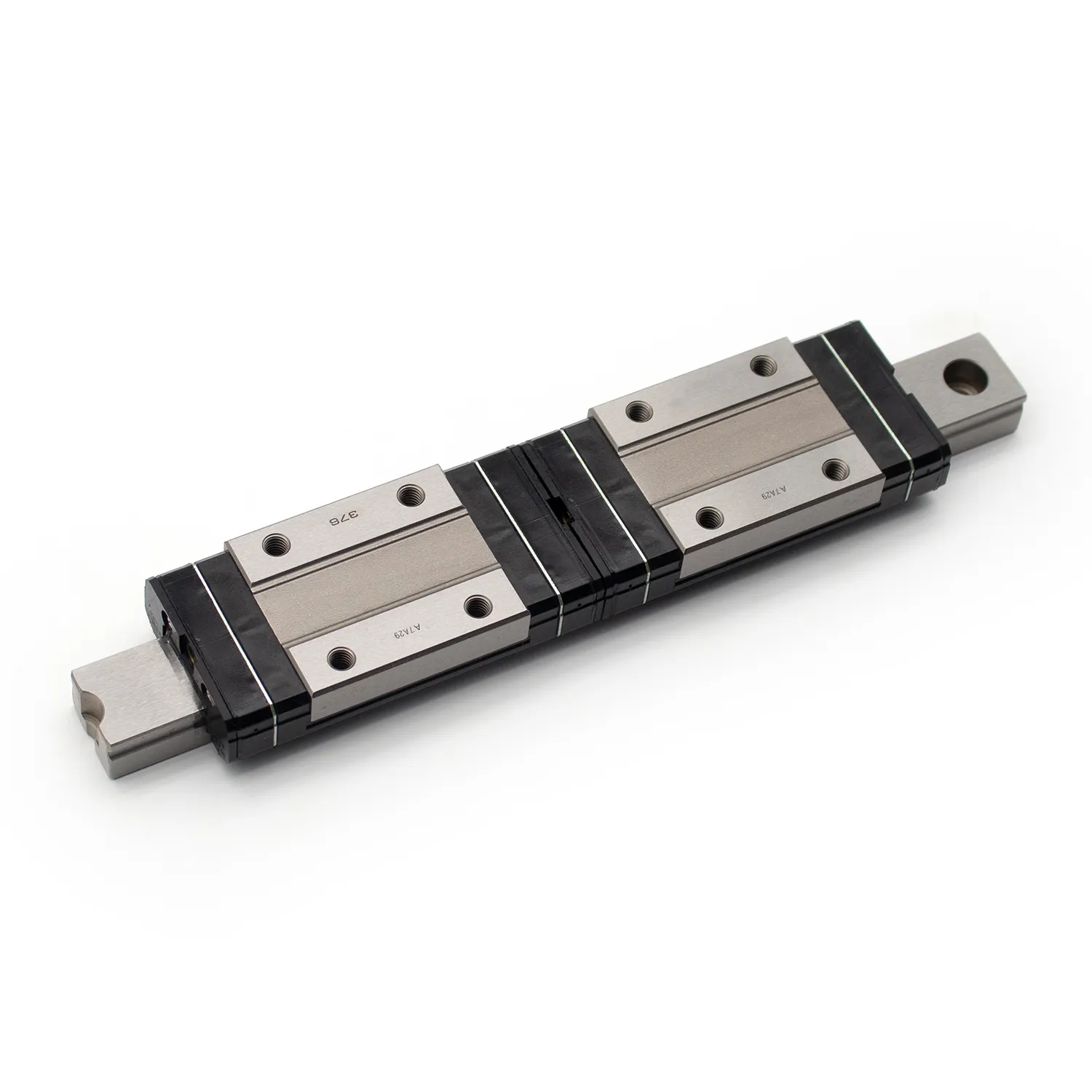

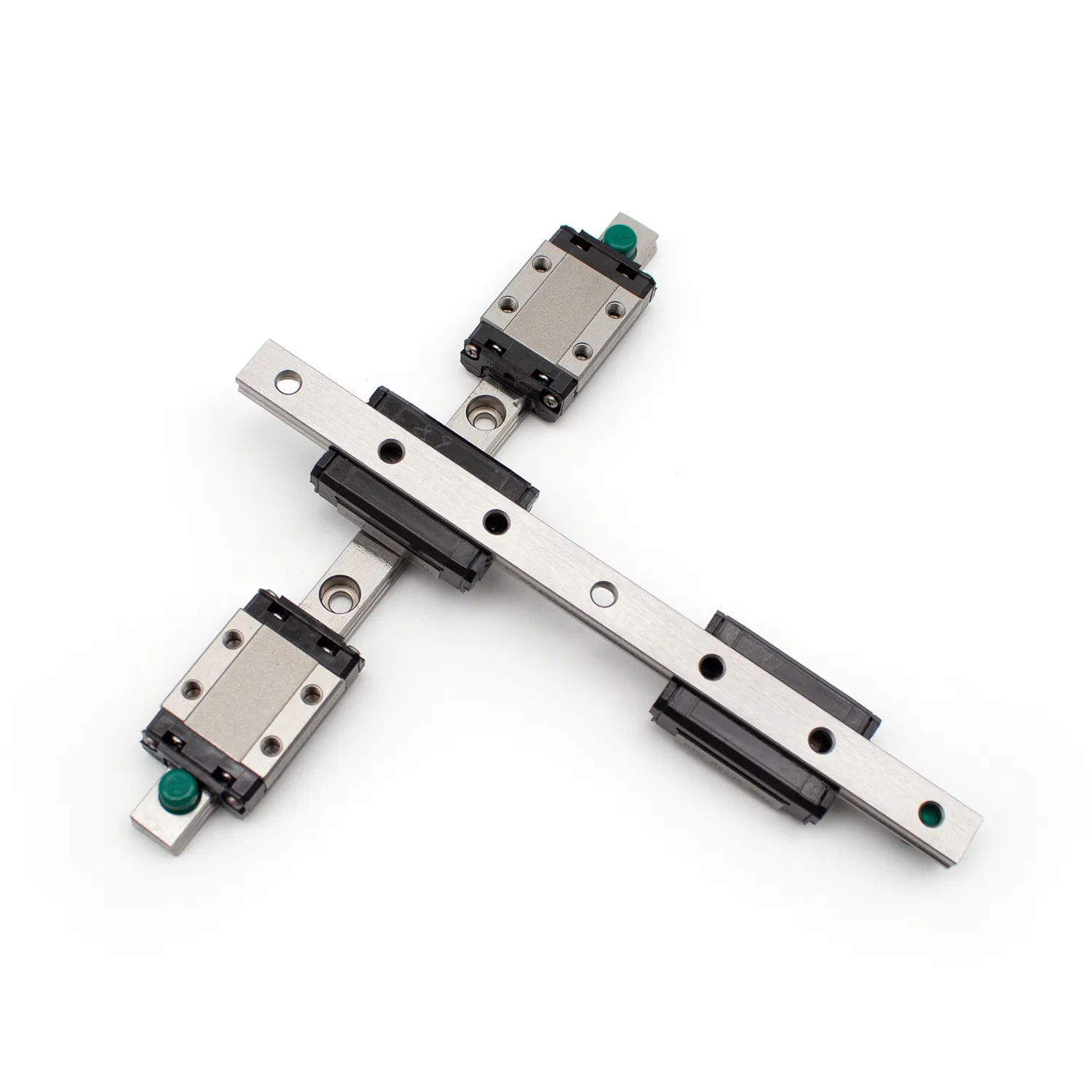

THK SRS12S Guia Linear
O THK SRS12S é um guia linear em miniatura compacto de bloco curto com uma estrutura de pista dupla de 2 carreiras com retentores de esferas. Projetado para aplicações de precisão com espaço limitado, ele oferece capacidade de carga igual em 4 vias (radial, radial reversa e lateral) em um pacote leve e de baixo perfil. O sistema de retenção de esferas elimina o atrito entre esferas, permitindo um movimento suave e de baixo ruído com operação sem manutenção de longo prazo e baixa geração de poeira.
Série: SRS-S (Bloco curto, Guia LM em miniatura de bola enjaulada) Modelo: SRS12S
1. VisĂŁo geral do produto
O THK SRS12S é um guia linear em miniatura compacto de bloco curto com uma estrutura de pista dupla de 2 carreiras com retentores de esferas. Projetado para aplicações de precisão com espaço limitado, ele oferece capacidade de carga igual de 4 vias (radial, radial reversa e lateral) em um pacote leve e de baixo perfil. O sistema de retenção de esferas elimina o atrito entre esferas, permitindo movimento suave e de baixo ruído com operação livre de manutenção de longo prazo e baixa geração de poeira. O bloco incorpora componentes de resina por meio de moldagem por inserção, reduzindo ainda mais a inércia para tarefas de automação de alta velocidade.
2. EspecificaĂ § Ăľes principais
Classificações de Carga Básica
| Parâmetro | Valor |
|---|---|
| Classificação de Carga Dinâmica (C, Radial) | 2,70 kN |
| Classificação de Carga Estática (C, Radial) | 2,10 kN |
| Cargas de momento permitidas (bloco único) | Mx = 4,62 N · m, My = 4,17 N · m, Mz = 11,0 N · m |
| Comprimento máximo do trilho | 2000 mm |
| Comprimentos de trilho padrão | 55 centímetros 2000 mm (incrementos de 50 mm) |
Dimensões do bloco (mm)
| Parâmetro | SRS12S |
|---|---|
| Altura (M) | 13 |
| Largura (W) | 27 |
| Comprimento total (L) | 25 |
| Rosca de Buraco de Montagem (d) | M3 3.2 |
| Passo de Montagem (F) | 20 |
| Profundidade do furo do parafuso (h) | 11 |
| Altura da cabeça (H3) | 3 |
| Largura dos parafusos (W2) | 2 |
| Peso | 0,30Kg |
Especificações do trilho (mm)
| Parâmetro | Valor |
|---|---|
| Largura do trilho (W1) | 6 |
| Altura do trilho (H) | 4.5 |
| Pitch (S) (tradução) | 3.5 |
| Peso | 0,65 kg / m |
| Padrão de furo de montagem | 2M3 (virado) |
| Passo de Montagem | 25 mm |
| Material | Aço Inoxidável (padrão) |
| Classe de pré-carga | C0 (folga padrão), C1 (pré-carga leve) |
| Torque de montagem (parafusos M2) | ≤ 0,4 N · m |
3. Principais recursos
- Carga igual em 4 vias: distribuição de carga equilibrada nas direções radial, radial reversa e lateral para um posicionamento versátil.
- Sistema de retenção de esferas: elimina o atrito entre as esferas, reduz o ruído e aumenta a retenção de lubrificante para operações com baixo teor de poeira.
- Compacto e leve: trilho de baixo perfil (4,5 mm de altura) e bloco curto (25 mm de comprimento) minimizam o espaço e a inércia.
- Livre de manutenção: Design selado com graxa de longa duração para operação prolongada sem relubrificação.
- Alta precisão: A estrutura do sulco de arco gótico garante precisão estável; recomendado para superfícies de montagem com planicidade ≤ 0,050 / 200 mm.
- Resistente à corrosão: Construção em aço inoxidável para ambientes hostis.
4. Variantes padrão
- SRS12S: Bloco curto padrão, montado na parte superior, aço inoxidável.
- SRS12GS: Bloco curto de aço inoxidável com vedações de extremidade alternativas (para maior proteção contra poeira).
- SRS12M: Variante de bloco longo (34,4 mm de comprimento) para aplicações de curso mais longo.
- SRS12N: Bloco extra-longo (47,1 mm de comprimento) para maior capacidade de carga.
5. AplicaĂ § Ăľes TĂ picas
- Dispositivos médicos: Equipamento de diagnóstico, sistemas de manuseio de amostras.
- Ferramentas de semicondutores: manipuladores de wafer, máquinas de inspeção.
- Automação: Atuadores compactos, efeitos finais robóticos.
- Eletrônicos de consumo: estágios de alta precisão, unidades de lente de câmera.
- Instrumentos de laboratório: estágios de microscopia, robôs de manuseio de líquidos.
